ED-SERIE
ED8KX · 245mm LED Einbauleuchte · CRI 92 · Phasendimmung · großer Durchmesser
Die ED8KX (245 mm) ist eine 20-Watt LED Einbauleuchte mit Phasenabschnitt-Dimmung für große Deckenausschnitte von 200 bis 230 mm — mit Samsung® LEDs, CRI 92+ (Ra > 90), IP44-Schutz und 2.000 Lumen Lichtstrom. Die Wahl für große Verkaufsräume, Hotellobys, Konferenzräume und offene Büroflächen.
⚡ 20 Watt · 2.000 Lumen (100 lm/W)
🎨 CRI 92+ · Ra > 90 · Samsung® LEDs
📐 Lochmaß: 200 · 210 · 220 · 230 mm (max. 235–240)
💧 Schutzart: IP44 · Phasendimmung
🎛️ Dimmung: Phasenabschnitt · KNX-fähig über Dimm-Aktor
📐 Abstrahlwinkel: 110° breitstrahlend · UGR < 23
🌡️ Lichtfarbe: 3000K Warmweiß (930) / 4000K Neutralweiß (940)
🔒 Garantie: 5 Jahre · L90 | B10 · 50.000 h
Dimmer-kompatibel mit Merten, Busch-Jäger, Jung und Gira. Inkl. dimmbares Netzteil 230 V. Direkter LED-Retrofit für 2-flammige Altanlagen mit Philips® MASTER PL-C 18W/26W oder Osram DULUX D/E (Deckenausschnitt 210 mm) — gleiche Einbauöffnung, kein Nachschneiden erforderlich.
→ Alle 5 Modelle der ED-Serie vergleichen (110 bis 300 mm)
✓
Netzteil ist im Set enthalten — kein Zusatzkauf nötig
Lieferumfang: ED8KX 245mm + dimmbares 230 V Netzteil + Federklammern. Vorverdrahtet — Plug & Dim. (Spec-Icons zeigen herstellerseitig „NO DRIVER" — beim ED8KX liefern wir das Netzteil immer mit.)
Teil der ED Einbaustrahler-Serie — 5 Größen, 2 Dimm-Varianten
110 / 140 / 180 / 245 / 300 mm · Phasendimmung & DALI · alle Modelle im direkten Vergleich
← Zur Serienübersicht
DALI
KNX / Smart-Building oder DALI-Bussteuerung benötigt?
Gleicher Leuchtenkörper, DALI-2-Netzteil — direkte Integration in KNX, DALI-Bus und Gebäudeautomation ohne Mindestlastprobleme.
DALI-Variante →
Bewährte Qualität — täglich im Einsatz in anspruchsvollen Großprojekten.
Der ED8KX 245mm ist der Leistungsträger der ED-Serie: täglich im Einsatz in großen Einzelhandelsflächen, Hotellobys, Messeständen, Konferenzräumen und Bürogroßflächen. 2.000 Lumen bei nur 20 Watt — und eine Farbwiedergabe von CRI 92+, die Waren und Räume in ihrer natürlichen Farbtiefe zeigt.
✔ Samsung® LEDs · ✔ IP44 · ✔ KNX-fähig · ✔ 5 Jahre Garantie · ✔ CRI 92+
Zertifiziert:
✓ IP44
CE
RoHS
✓ 5 J. Garantie
✓ CRI 92+
✓ Samsung® LEDs
✓ 2.000 Lumen
✓ Inkl. Netzteil
Aktualisiert: 16. Mai 2026
245mm LED Einbauleuchte dimmbar CRI 92 — großer Einbaustrahler für Lochmaß 200 bis 230 mm
Die ED8KX 245mm ist ein LED Einbaustrahler mit großem Durchmesser — konzipiert für Deckenausschnitte zwischen 200 und 230 mm (max. 235–240 mm). Erhältlich in 3000K Warmweiß und 4000K Neutralweiß, liefert sie eine sehr gute Farbwiedergabe von CRI 92+ (Ra > 90) mit Messwerten, die durch LED-Binning häufig bei CRI 94 liegen.
Mit 20 Watt und 2.000 Lumen bei 100 lm/W deckt eine einzelne Leuchte eine Fläche von ca. 4–6 m² vollflächig aus. Dimmbar über gängige Phasenabschnitt-Wanddimmer oder KNX-Dimm-Aktor. Der ED8KX passt durch seine 245 mm Außenblende direkt in den 210 mm Deckenausschnitt von 2-flammigen Altanlagen mit Philips® MASTER PL-C 18W/26W oder Osram DULUX D/E — der häufigste gewerbliche Downlight-Standard in Bürogebäuden und Einkaufszentren der 1990er- bis 2010er-Jahre.
Typische Einsatzbereiche für 245mm LED Einbaustrahler
🏪 Großflächiger Einzelhandel & Showrooms
🏨 Hotellobys & Empfangsbereiche
🏢 Konferenzräume & offene Büroflächen
🍽️ Restaurants mit hohen Räumen
🏋️ Sportstätten & Umkleiden (IP44)
🔧 Werkstätten & Produktionshallen
Für noch größere Flächen oder Deckenhöhen über 4 m → ED10K 300mm (40W) empfohlen.

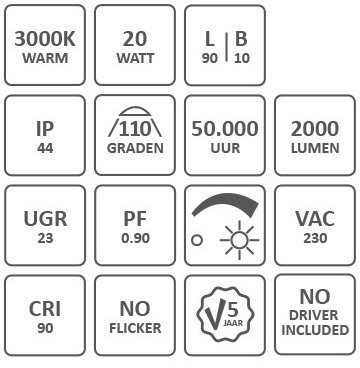

Lichtfarben — Spec-Übersicht 3000K und 4000K

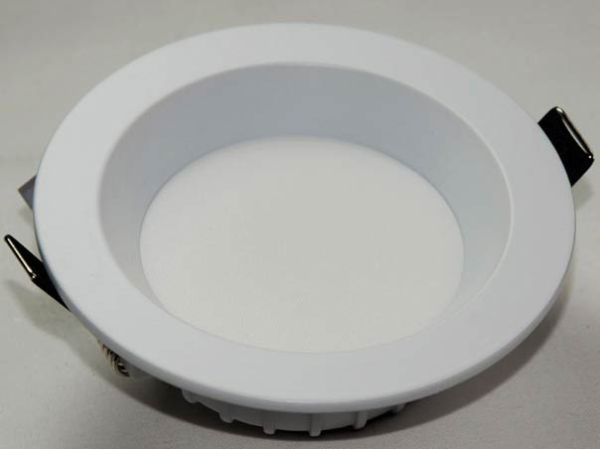

3000K Warmweiß (930)
Warme Atmosphäre · ideal für Hotellerie, Gastronomie, Showrooms

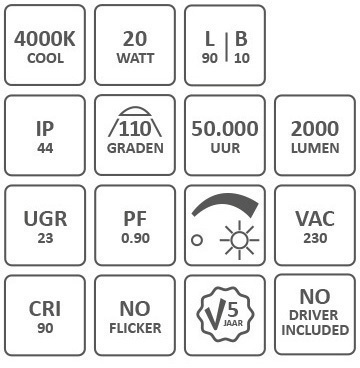

4000K Neutralweiß (940)
Klares, neutrales Licht · ideal für Büro, Einzelhandel, Konferenz
✓ Hinweis: Die Spec-Icons zeigen herstellerseitig „NO DRIVER INCLUDED" — beim ED8KX 245mm ist das dimmbare 230-V-Netzteil immer im Lieferumfang enthalten, vorverdrahtet.
Lichtqualität: CRI 92+ — Farbtreue für professionelle Ansprüche
CRI 80 vs. CRI 92+ — der sichtbare Unterschied: Im großflächigen Einzelhandel oder auf Messeständen entscheidet Lichtqualität über den Eindruck der Waren. CRI 92+ zeigt Farben natürlich und farbecht — nicht braun-stichig oder ausgewaschen wie bei CRI-80-Standardprodukten, die in großen Räumen besonders schnell „kalt" und unattraktiv wirken.
92+
CRI / Ra (binning-typisch bis 94)
<23
UGR · EN 12464-1 konform
Hinweis zum CRI-Binning: Die offizielle Spezifikation lautet CRI 92 / Ra > 90. In der Praxis liegen Messwerte durch das LED-Binning häufig bei CRI 92–94. Wir spezifizieren konservativ — Sie erhalten in der Regel mehr.
- Sehr gute Farbwiedergabe: CRI 92+ (Ra > 90), Messwerte typisch CRI 92–94
-
2.000 Lumen bei 20 W — 100 lm/W Effizienz
-
UGR < 23 — normkonform nach EN 12464-1 für Arbeitsplätze und Verkaufsräume
- Hochwertige Samsung® Mid-Power LEDs
CRI 80 vs. CRI 90+ — sehen Sie den Unterschied selbst
Ziehen Sie den Schieberegler in den drei Szenen. Besonders in großen Räumen mit vielen Lichquellen zeigt sich der Qualitätsunterschied deutlich — achten Sie auf Rot, Türkis und Hauttöne.
CRI 80
CRI 90+
Drachenfrucht, Granatapfel, Feigen — bei CRI 80 wirken Rot- und Pinktöne matt; unter CRI 90+ leuchten sie kräftig. Entscheidend im Lebensmitteleinzelhandel und in der Gastronomie.
Standard-LED CRI 80Cologne LED CRI 90+
CRI 80
CRI 90+
Sonnenblumen, Rosen, Hortensien, Pfirsich-Tulpen — CRI 90+ zeigt das gesamte Testfarben-Spektrum akkurat. Relevant für Blumenfachhandel, Messen und Showrooms.
Standard-LED CRI 80Cologne LED CRI 90+
CRI 80
CRI 90+
Galeriebeleuchtung: DIN EN 12464-1 schreibt CRI > 90 vor. Der ED8KX 245mm erfüllt das mit CRI 92+ — auch für Museen, Showrooms und Ausstellungsräume geeignet.
Standard-LED CRI 80Cologne LED CRI 90+
Was Sie sehen: Bei CRI 80 fehlen rote und cyane Spektralanteile — Rot wirkt braun-stichig, Türkis verschwimmt. CRI 90+ rendert das sichtbare Spektrum nahezu wie Tageslicht — verifizierbar nach
CIE 13.3 / TM-30-20.
IP44 — auch für Feuchträume und überdachten Außenbereich
Mit Schutzart IP44 ist der ED8KX 245mm auch für feuchte Umgebungen geeignet: Badezimmer (außerhalb Schutzzone 1), Sportstätten-Umkleiden, überdachte Außenbereiche und Schwimmbäder mit ausreichend Abstand zur Wasseroberfläche.
LED-Ersatz für 2×PL-C Downlights: direkte Retrofit-Lösung für Philips® MASTER PL-C und Osram DULUX D/E
💡 LED-Retrofit für Altanlagen mit Philips® MASTER PL-C Kompaktleuchtstofflampen (2×18W · 2×26W, G24q/G24d)
Der ED8KX 245mm ist die empfohlene LED-Retrofit-Lösung für gewerbliche 2-flammige Einbauleuchten mit Philips® MASTER PL-C Kompaktleuchtstofflampen (PL-C 2P und PL-C 4P) — und ihrem Osram-Äquivalent DULUX D/E. Verifizierte Produktdaten zeigen: 2-flammige PL-C Downlights (2×18W oder 2×26W) haben einen Deckenausschnitt von exakt 210 mm bei 220 mm Gehäusedurchmesser. Die 245 mm Abdeckblende des ED8KX überdeckt diese Öffnung vollständig — kein Nachschneiden am Deckendurchbruch erforderlich.
Wichtiger Hinweis: Diese Kompatibilität gilt ausschließlich für
2-flammige (twin-lamp) Armaturen. 1-flammige PL-C Einbauleuchten (1×26W) haben einen deutlich kleineren Deckenausschnitt von ca. 150 mm und sind daher für den ED8KX 245mm nicht geeignet — hier empfiehlt sich der
ED6KX 180mm.
⚡ Energieverbrauch 2×26W: 20W statt ~58–64W (ca. −68 %)
⚡ Energieverbrauch 2×18W: 20W statt ~40–42W (ca. −51 %)
🕐 Lebensdauer: 50.000h statt 10.000–13.000h (ca. 4-fach)
🎨 Farbwiedergabe: CRI 92 statt Ra 80–82 (PL-C Messwert)
🛡️ Garantie: 5 Jahre statt 24 Monate
🔇 Kein Flimmern: Flickerindex < 1 % statt 50-Hz-Flackern
Technische Kompatibilitätsgrundlage (verifiziert): 2-flammige PL-C Downlights (2×Philips® MASTER PL-C 18W G24q-2 oder 2×PL-C 26W G24q-3, bzw. Osram DULUX D/E 18W/26W) · Gehäuse-Ø 220 mm · Deckenausschnitt 210 mm · typischer Einbauzeitraum: frühe 1990er bis ca. 2015 · häufig in Bürogebäuden, Einkaufszentren, Hotellobys und Verwaltungsgebäuden verbaut.

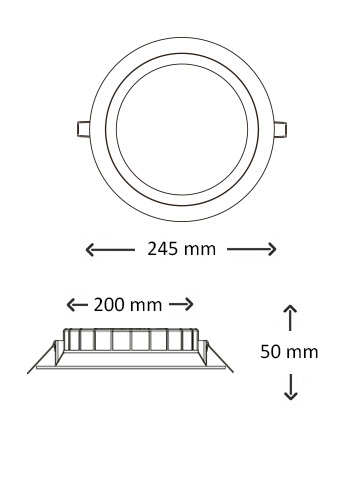

Maße & Einbau
| Außendurchmesser |
245 mm |
| Lochmaß / Deckenausschnitt |
200 · 210 · 220 · 230 mm (max. 235–240 mm)
|
| Einbauhöhe |
50 mm |
| Abstrahlwinkel |
110° breitstrahlend |
Faustformel: Lochmaß muss mindestens 10–15 mm kleiner sein als der Außendurchmesser. Bei max. 235–240 mm Ausschnitt vor dem Einbau die Schnittqualität prüfen.
Passende Lochmaße im Überblick
200 mm
210 mm
220 mm
230 mm
max. 235–240 mm
Ausschnitt 150–170 mm? → ED6KX 180mm. Ausschnitt > 250 mm? → ED10K 300mm.
Lieferumfang — Netzteil inklusive
KOMPLETT-SET
Alles dabei — sofort einbaubereit
-
1× LED Einbauleuchte ED8KX (245mm Außen-Ø, weiß, gewählte Lichtfarbe 3000K oder 4000K)
-
1× dimmbares Netzteil 230 V für Phasenabschnitt-Dimmung — vorverdrahtet ✓
- Federklammern zur werkzeuglosen Montage
- Bedienungsanleitung Easyfit (Download-Bereich)
Plug & Dim: Auspacken, in den Deckenausschnitt einsetzen, anschließen — fertig.
Geprüfte Dimmer-Kompatibilität
Hinweis bei 20W pro Leuchte: Die höhere Leistung reduziert die maximale Anzahl an Leuchten pro Dimmer. Für Projekte mit vielen Leuchten empfehlen wir die
DALI-2-Variante mit zentraler Steuereinheit — ohne Mindestlastprobleme.
KNX / Smart-Home-Steuerung
Steuerbar über KNX-Dimm-Aktor mit Phasenabschnitt (z. B. MDT, Gira). Für Großprojekte mit KNX-Bus empfehlen wir direkt die DALI-2-Variante des ED8KX 245mm — sauberere Adressierung, keine Mindestlastprobleme, direkte Gruppensteuerung.
Wichtig: Ausschließlich LED-geeignete Phasenabschnitt-Dimmer (Trailing Edge) verwenden. Klassische Glühlampen-Dimmer (Phasenanschnitt) sind nicht freigegeben.
Merkmale & Vorteile auf einen Blick
- Sehr gute Farbwiedergabe CRI 92+ / Ra > 90 (binning-typisch CRI 92–94)
-
IP44 — für Feuchträume und überdachten Außenbereich
- Stufenlos dimmbar über Phasenabschnitt · DALI-2-Variante separat
- 5 Jahre Herstellergarantie
-
3000K Warmweiß oder 4000K Neutralweiß
- Lebensdauer 50.000 Stunden (L90 | B10)
-
2.000 Lumen · 20 W · 100 lm/W
- Hochwertige Samsung® LEDs
- Großes Lochmaß-Spektrum: 200 bis 230 mm (max. 235–240 mm)
Vollständige technische Daten anzeigen
▾
| Außendurchmesser |
245 mm |
| Lochmaß / Deckenausschnitt |
200 · 210 · 220 · 230 mm (max. 235–240 mm) |
| Einbauhöhe |
50mm |
| Leistung |
20 Watt |
| Lichtstrom |
2.000 Lumen · Effizienz: 100 lm/W |
| Farbwiedergabe |
CRI 92+ / Ra > 90 (binning-typisch CRI 92–94) |
| Lichtfarbe (wählbar) |
3000K Warmweiß oder 4000K Neutralweiß |
| Abstrahlwinkel |
110° breitstrahlend |
| Schutzart |
IP44 |
| UGR-Blendungswert |
UGR < 23 (EN 12464-1 konform) |
| Flickerverhalten |
<1% |
| Lebensdauer |
50.000 Stunden · L90 | B10 |
| Spannungsversorgung |
230V / 50–60 Hz (220–250V) |
| Dimmung |
Ja (Phasenabschnitt) · DALI-2-Variante separat erhältlich |
| Schwenkbar |
Nein (fester Einbau) |
| LEDs |
Samsung® Mid-Power LEDs |
| Stromverbrauch / 1.000 h |
20 kWh |
| Einsatztemperatur |
10°C bis 45°C |
| Energieeffizienz |
Klasse A+ |
| Garantie |
5 Jahre Herstellergarantie |
Downloads — Datenblätter & Bedienungsanleitung
Alle Modelle der ED-Serie — 5 Größen, 2 Dimm-Varianten
Der ED8KX 245mm ist Teil der kompletten ED Einbaustrahler-Serie — jede Größe als Phasendimm- und DALI-2-Version:
ED3KX
110 mm
Lochmaß 90–100 mm
8 W · 700 lm · CRI 94
ED4KX
140 mm
Lochmaß 110–130 mm
11 W · 1.100 lm · CRI 94
ED6KX
180 mm
Lochmaß 150–170 mm
15 W · 1.500 lm · CRI 90+
SIE SIND HIER
ED8KX
245 mm
Lochmaß 200–230 mm
20 W · 2.000 lm · CRI 92+
HOHE DECKEN
ED10K
300 mm
Lochmaß 250–290 mm
40 W · 4.000 lm · CRI 91–92
→ Alle 10 Modell-Varianten der ED-Serie im direkten Vergleich
Häufige Fragen zur 245mm Einbauleuchte ED8KX
Kann der ED8KX 245mm eine 2×PL-C 26W Einbauleuchte (Philips® MASTER PL-C oder Osram DULUX D/E) ersetzen?
Ja — direkt und ohne Nacharbeiten am Deckendurchbruch. 2-flammige gewerbliche Downlights mit 2×Philips® MASTER PL-C 26W (G24q-3) oder dem Osram-Äquivalent DULUX D/E 26W haben einen verifizierten Deckenausschnitt von 210 mm bei einem Gehäusedurchmesser von 220 mm. Der ED8KX 245mm mit seiner 245 mm Abdeckblende überdeckt diese Öffnung vollständig. Das Vorschaltgerät und die Lampenfassungen entfallen — der ED8KX wird direkt in den vorhandenen 210-mm-Ausschnitt eingesetzt.
Gegenüber der 2×PL-C 26W Armatur spart der ED8KX ca. 68 % Energie (20W statt ~58–64W gesamt inkl. Vorschaltgerät), hält ca. 4-fach länger (50.000h statt 10.000–13.000h) und bietet CRI 92 statt Ra 80–82 sowie eine 5-Jahres-Garantie statt der üblichen 24 Monate.
Auch kompatibel mit 2×PL-C 18W Armaturen (G24q-2, Osram DULUX D/E 18W) — gleicher Gehäuse-Ø 220 mm, gleicher Ausschnitt 210 mm.
Was ist beim PL-C Retrofit zu beachten — PL-C 2P (magnetisch) vs. PL-C 4P (elektronisch)?
Für den LED-Austausch ist der Unterschied
nicht relevant — der ED8KX 245mm ersetzt die komplette Armatur inklusive Vorschaltgerät und Lampenfassung. Ob die Altarmatur ein magnetisches (2P, G24d) oder elektronisches HF-Vorschaltgerät (4P, G24q) hatte, spielt keine Rolle: Beides entfällt beim Einbau des ED8KX. Wichtig ist ausschließlich, dass es sich um eine
2-flammige Armatur mit 210 mm Deckenausschnitt handelt.
Hinweis: 1-flammige PL-C Armaturen (1×26W) haben ca. 150 mm Ausschnitt — hier passt der
ED6KX 180mm besser.
Passt der ED8KX in meinen 200 mm Deckenausschnitt?
Ja — der ED8KX deckt Lochmaße von 200 bis 230 mm ab. Ein 200-mm-Ausschnitt ist das kleinste unterstützte Maß und passt problemlos. Bei 235–240 mm bitte die Schnittqualität vorab prüfen.
Für wie große Räume reicht eine 245mm Einbauleuchte?
Mit 2.000 Lumen deckt eine Leuchte bei normaler Raumhöhe (2,5–3 m) ca.
4–6 m² vollflächig aus. Für einen 20 m²-Raum empfehlen sich 4–5 Leuchten. Bei höheren Decken oder höherem Beleuchtungsbedarf (z. B. Werkstatt) bietet sich der
ED10K 300mm mit 40W an.
Wann sollte ich die DALI-Variante wählen?
Bei
mehr als 5 Leuchten pro Kreis,
KNX-Gebäudeautomation oder wenn Gruppensteuerung (z. B. Szenensteuerung je Raumzone) benötigt wird. Die
DALI-2-Variante des ED8KX hat denselben Leuchtenkörper — nur das Netzteil ist anders.
Ist das Netzteil im Lieferumfang enthalten?
Ja — das passende dimmbare 230-V-Netzteil ist immer enthalten, bereits vorverdrahtet. Die Hersteller-Spec-Icon zeigt generisch „NO DRIVER INCLUDED" — das trifft auf unsere Lieferung nicht zu.
