LED Einbaustrahler ED Serie
LED Einbaustrahler ED-Serie
5 Größen – ein perfektes Licht
Von 110 bis 300 mm Außendurchmesser: Die ED-Serie deckt Deckenausschnitte von 90 bis 290 mm ab – mit CRI 92+, absolutem Flickerschutz und professioneller DALI-Dimmtechnik.
Die ED-Serie von Cologne LED umfasst fünf dimmbare LED Einbaustrahler mit Außendurchmessern von 110 bis 300 mm — passend für Deckenausschnitte von 90 bis 290 mm. Gemeinsame Basis aller Modelle: Samsung® LEDs, gemessener CRI 92–93, flickerfreies Licht (< 3 % Flickeranteil nach IEC-Norm), IP44-Schutz, 50.000 h L90|B10 und 5 Jahre Garantie. Jedes Modell ist als Phasendimmung (Triac) und als DALI 2 (IEC 62386) erhältlich — Netzteil immer inklusive.
90–100 mm
110–135 mm
150–175 mm
200–235 mm
250–290 mm
Seit über 8 Jahren bewährt — mehrere Hundert Installationen täglich im Einsatz in Einzelhandel, Gastronomie und Hotellerie. Kompatibel mit Wanddimmern von Merten, Gira, Jung, Busch-Jäger & ELTAKO. ENEC + TÜV zertifizierte Treiberreihe. ↓ Alle Modelle & Preise
Die richtige Einbauleuchte für jeden Deckenausschnitt
Ob Renovierung im Altbau, Neubau oder gewerblicher Umbau – selten passen Deckenöffnungen exakt zu einem Standardmaß. Die ED-Serie löst dieses Problem: Fünf Modelle mit unterschiedlichen Außendurchmessern decken nahezu jedes Lochmaß zwischen 90 mm und 290 mm ab.
Alle Modelle teilen dieselbe Lichtqualitätsplattform: Samsung® LEDs der neuesten Generation, ein Farbwiedergabeindex von CRI 92+ und ein Flickeranteil unter 3 % für absolut flimmerfreies, augenschonendes Licht – auch bei langen Betriebszeiten von 12 bis 14 Stunden täglich.
Jedes Modell ist standardmäßig als dimmbare Phasenabschnitt-Version (Triac) und als professionelle DALI-2-Version erhältlich. Sonderwünsche wie reine Ein/Aus-Netzteile oder 0-10V-Treiber sind auf Anfrage möglich.
Wann ist die ED-Serie die richtige Wahl?
- Großer bestehender Deckenausschnitt muss optisch kleiner wirken → größeres Modell mit kleinem Netzteil kombinieren
- Einzelhandel, Gastronomie, Ausstellungsräume → CRI 92+ zeigt Produkte und Speisen in echten Farben
- Büros und Arbeitsplätze → flickerfreies Licht reduziert Augenermüdung und steigert Konzentration
- Gebäudeautomation / KNX / Smart Building → DALI-2-Variante integriert sich nahtlos
- Dauerbetrieb 12–14h täglich → 50.000 h L90|B10 Lebensdauer, extrem niedrige Ausfallrate
- IP44 Schutzklasse → auch in Bädern, überdachten Außenbereichen und Küchen einsetzbar
Was CRI 92 im Verkaufsraum bedeutet
Gleiche Ware, gleiches Licht — und trotzdem ein völlig anderes Einkaufserlebnis: Der Ra-Wert entscheidet, ob Farben so wirken wie sie sind oder flach und leblos erscheinen.
Für Einsteiger: Der CRI-Wert (Color Rendering Index, auch Ra-Wert genannt) misst, wie natürlich Farben unter einem Licht wirken. 100 = Tageslicht. Standard-LEDs haben CRI 80 – Farben wirken gedämpft. Die ED-Serie erreicht CRI 92–94 – Farben leuchten so auf wie sie wirklich sind.
Alle 5 Modelle im Überblick
Wählen Sie das Modell passend zu Ihrem Deckenausschnitt. Jedes Modell ist als Standard-Dimm- und DALI-Version erhältlich.
(bis ca. 105 mm)
130 · 135 mm
(bis ca. 175 mm)
230 · 235 mm
280 · 290 mm
Technischer Vergleich aller Modelle
Alle Modelle auf einen Blick – inklusive der passenden Lochmaße und Dimmoptionen.
| Modell | Außen-Ø | Einbaumaße (Lochmaß) | Leistung | Lichtstrom | CRI / RA | Lichtfarben | Phasendimmung | DALI 2 | IP | Garantie |
|---|---|---|---|---|---|---|---|---|---|---|
| ED3KX | 110 mm | 90 · 100 mm | 8 W | 700 lm | CRI 92 | 3000K / 4000K | ✓ | ✓ DALI | IP44 | 5 Jahre |
| ED4KX | 140 mm | 110 · 115 · 120 · 125 · 130 · 135 mm | 11 W | 1.100 lm | CRI 93–94 | 3000K / 4000K | ✓ | ✓ DALI | IP44 | 5 Jahre |
| ED6KX | 180 mm | 150 · 160 · 170 mm (bis 175 mm) | 15 W | 1.517 lm | CRI 92 | 3000K / 4000K | ✓ | ✓ DALI | IP44 | 5 Jahre |
| ED8KX | 245 mm | 200 · 210 · 220 · 230 · 235 mm | 20 W | 2.000 lm | CRI 92 | 3000K / 4000K | ✓ | ✓ DALI | IP44 | 5 Jahre |
| ED10K | 300 mm | 250 · 260 · 270 · 280 · 290 mm | 40 W | 4.000 lm | CRI 91–92 | 3000K / 4000K | ✓ | ✓ DALI | IP44 | 5 Jahre |
Tipp: Alle Modelle haben eine Einbauhöhe von 54 mm. Die größeren Modelle lassen sich mit dem kleineren Netzteil des nächstkleineren Modells kombinieren, wenn ein großer Deckenausschnitt abgedeckt werden muss, aber weniger Lichtleistung benötigt wird.
Welches Modell passt zu Ihrem Deckenausschnitt?
Messen Sie den Durchmesser Ihres bestehenden oder geplanten Deckenausschnitts und wählen Sie das passende Modell:
| Ihr Lochmaß / Deckenausschnitt | Empfohlenes Modell | Außen-Ø der Leuchte | Direkt zum Produkt |
|---|---|---|---|
| 90 mm · 95 mm · 100 mm | ED3KX | 110 mm | → Zur Leuchte |
| 110 · 115 · 120 · 125 · 130 · 135 mm | ED4KX | 140 mm | → Zur Leuchte |
| 150 · 155 · 160 · 165 · 170 · 175 mm | ED6KX | 180 mm | → Zur Leuchte |
| 200 · 210 · 215 · 220 · 230 · 235 mm | ED8KX | 245 mm | → Zur Leuchte |
| 250 · 260 · 265 · 270 · 280 · 290 mm | ED10K | 300 mm | → Zur Leuchte |
| Sehr großes Loch, wenig Licht nötig? | Größere Abdeckscheibe + kleines Netzteil kombinieren – Beratung anfordern | ||
Warum die ED-Serie? Die 8 wichtigsten Vorteile
CRI 92+ – Farben wie in der Realität
Ein CRI-Wert über 92 bedeutet: Lebensmittel, Textilien, Kunstwerke und Hauttöne wirken natürlich und unverfälscht. Ideal für Einzelhandel, Gastronomie und Showrooms.
100 % flickerfrei (< 3 % Flickeranteil)
Nicht wahrnehmbares Flimmern belastet Augen und Nervensystem. Die ED-Serie hat einen Flickeranteil unter 3 % – kein Kopfschmerz, keine Erschöpfung, auch nach Stunden.
Flexible Dimmtechnik
Phasenabschnitt (Triac) für einfache Installationen – oder DALI 2 mit zusätzlicher PUSH-Unterstützung für Gebäudeautomation und KNX-Systeme (z.B. MDT, Gira).
Flexible Ausschnitt-Kombination
Das Gehäuse des größeren Modells lässt sich mit dem Netzteil des kleineren kombinieren. So wird ein übergroßer Deckenausschnitt optisch geschlossen, ohne unnötige Leistung zu verbauen.
50.000 h Lebensdauer – L90|B10
L90|B10 bedeutet: Nach 50.000 Stunden liefern noch 90 % der Leuchten mindestens 90 % ihrer ursprünglichen Helligkeit. Perfekt für Dauerbetrieb 12–14 h/Tag.
ENEC + TÜV zertifizierte Netzteile
Die DALI-Netzteile tragen ENEC- und TÜV-Zertifizierungen. Das ist nicht selbstverständlich und schützt vor Ausfällen durch minderwertige Netzteilelektronik.
IP44 – für Feuchträume geeignet
Schutzklasse IP44: spritzwassergeschützt. Einsatz in Bädern, Küchen, überdachten Außenbereichen und überall, wo Schutz vor Feuchtigkeit gefordert wird.
Geringe Fehlerquote, lange Serien
Die ED-Serie wird seit Jahren in konstanter Qualität produziert. Absolut niedrige Fehlerrate im Serienbetrieb – auch bei gemischten Lochmaßen in einem Projekt problemlos kombinierbar.
Lichtqualität – gemessen, nicht versprochen
Jeder Hersteller schreibt CRI 90+ auf die Schachtel. Wir zeigen Ihnen die Messdaten. Die Werte unten stammen aus einer Spektralanalyse mit einem professionellen Messgerät direkt an der Leuchte.
Was die Messdaten bedeuten
R9 (Rot-Sättigung) liegt im messbaren Bereich – besonders relevant für Fleisch, Blumen, Hauttöne und Haarfarben. TM-30 Rg 98 bedeutet: Farben wirken lebendig und natürlich, nicht ausgewaschen.
CCT 2.933 K entspricht einem angenehmen Warmweiß – ideal für Gastronomie, Wellness und Wohnbereiche. Die 4000K-Version (Neutralweiß) ist für Büros und Showrooms erhältlich.
Welche Dimm-Variante ist die richtige?
Die ED-Serie ist in zwei Ausführungen erhältlich. Beide Varianten sind in allen 5 Größen verfügbar.

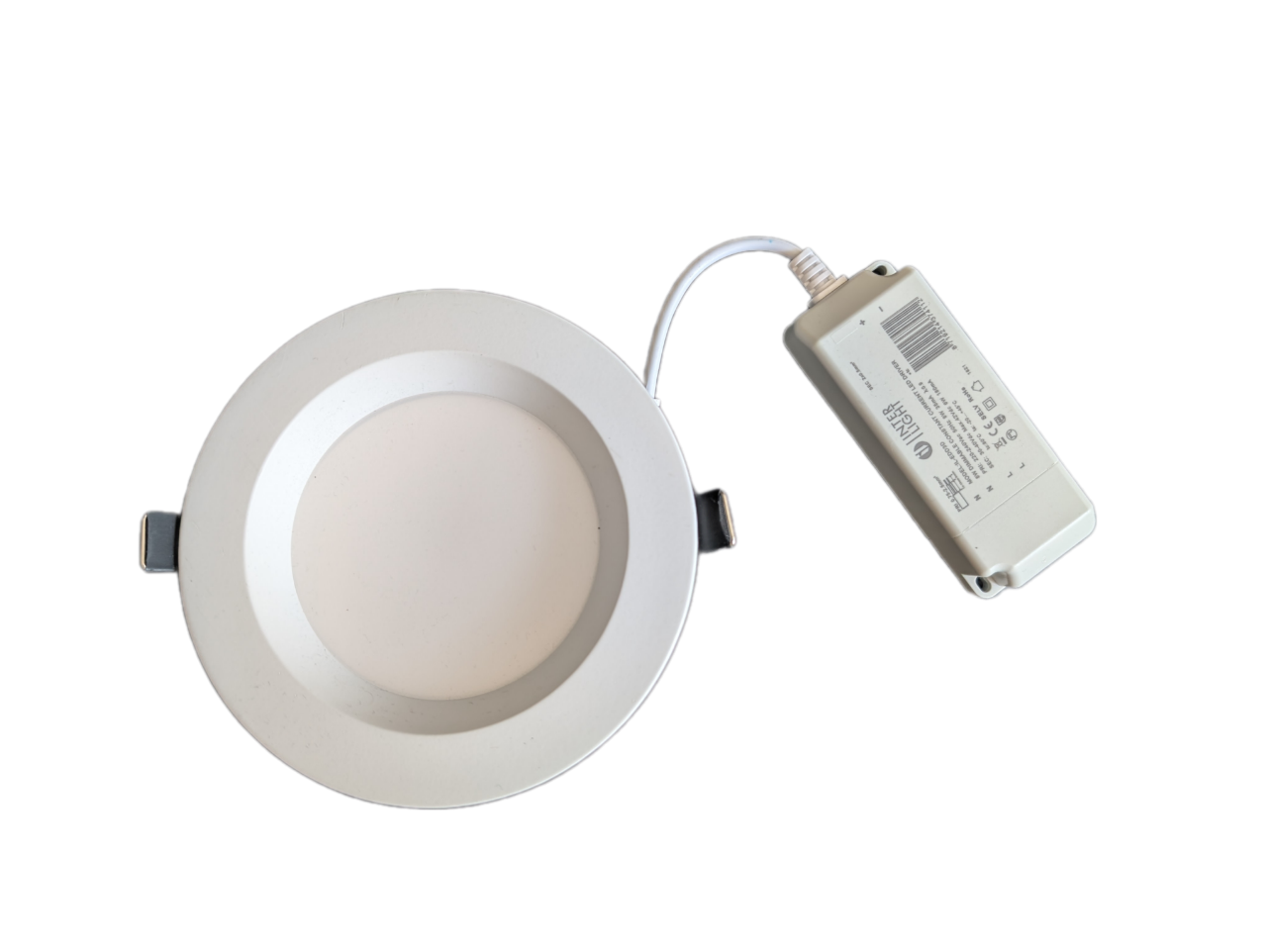

Phasendimmung (Triac)
Die Standard-Variante für Renovierungen und einfache Installationen.
- Kompatibel mit handelsüblichen Triac-/Phasenanschnitt-Dimmern
- Funktioniert mit KNX-Aktoren von MDT, Gira, Jung, Busch-Jäger u.v.m.
- Kein separater DALI-Bus erforderlich
- Ideal für Wohngebäude, Hotels, Restaurants ohne Bussystem
- Ab 32,66 € (exkl. MwSt.) für das 110mm-Modell
DALI 2 (+ PUSH)
Die professionelle Variante für Gebäudeautomation und anspruchsvolle Projekte.
- DALI 2-Protokoll (rückwärtskompatibel zu DALI 1)
- Zusätzlich: PUSH-Dimmung am selben Treiber
- ENEC + TÜV zertifiziertes Netzteil
- Präzise Einzel- und Gruppensteuerung über DALI-Controller
- Für Bürogebäude, Retail, Hotels mit BMS/Smart Building
- Ab 46,34 € (exkl. MwSt.) für das 110mm-Modell
Sonderlösungen: Auf Anfrage sind weitere Netzteilvarianten erhältlich – z.B. reine Ein/Aus-Netzteile ohne Dimmfunktion für einfachste Anwendungen oder spezielle Treiber für 24V-Systeme. Jetzt anfragen →
Typische Einsatzbereiche
Dank CRI 92+, Flickerfreiheit und IP44 ist die ED-Serie in einem breiten Spektrum kommerzieller und gewerblicher Anwendungen einsetzbar.
Einzelhandel & Showrooms
Warenfarben naturgetreu darstellen, Kaufimpulse durch gutes Licht fördern
Gastronomie
Speisen und Ambiente perfekt in Szene setzen, Stimmungsdimmung via DALI
Büro & Arbeitsplatz
Flickerfreies Arbeitslicht reduziert Ermüdung, spart Energie durch Dimmung
Hotels & Wellness
Elegante Einbaulösungen für Lobbys, Zimmer, Spa und Bäder (IP44)
Gesundheit & Praxen
Exakte Farbdiagnose durch CRI 92+, ruhige Patientenatmosphäre
Gewerbe & Industrie
Langlebig, wartungsarm, kompatibel mit Gebäudeautomation
Cologne LED – Direktimporteur mit über 8 Jahren Projekterfahrung
Hinter der ED-Serie steht kein anonymer Online-Händler, sondern ein auf gewerbliche LED-Beleuchtung spezialisierter Direktimporteur mit Sitz in Köln. Wir kennen jede Leuchte aus eigener Installationserfahrung – von der Einzelprojekt-Beratung bis zur Serienlieferung für Filialisten.
Direktimport – kein Zwischenhändler
Direkte Lieferantenbeziehung bedeutet geprüfte Qualität, konsistente Serienware und faire Preise ohne zusätzliche Händlermargen. Jede Charge wird auf CRI und Flickerfreiheit geprüft.
Messdaten statt Marketing-Versprechen
Wir messen CRI, Flickeranteil und Spektrum mit professionellem Equipment und veröffentlichen die Ergebnisse. Ra 94 ist kein aufgedruckter Wert – er ist nachweislich gemessen. Messprotokoll auf Anfrage.
Persönliche Fachberatung
Fragen zu Lochmaßen, Netzteilvarianten, DALI-Planung oder Projektkalkulation beantworten wir persönlich – per E-Mail. Keine automatisierten Antworten, keine Warteliste.
Praxis-Referenzen
Mehrere Hundert Installationen täglich im Einsatz: Friseursalons, Restaurants, Büros, Hotellobbys und Einzelhandelsflächen. Praxisbeispiel: LED-Beleuchtung Friseursalon →
Cologne LED · Köln · [email protected] · Impressum · Datenschutz
Häufige Fragen zur ED-Serie (FAQ)
Wie messe ich den richtigen Deckenausschnitt für meine Einbauleuchte?
Messen Sie den Innendurchmesser des vorhandenen Lochs in der Decke – das ist das „Lochmaß" oder der „Deckenausschnitt". Der Außendurchmesser der Leuchte muss größer sein als das Lochmaß, damit die Leuchte nicht durch die Decke fällt.
Richtlinie: Außendurchmesser = Lochmaß + mindestens 10–20 mm Rand. Die folgende Zuordnung gilt für die ED-Serie:
| Lochmaß | Modell | Außen-Ø |
|---|---|---|
| 90–100 mm | ED3KX | 110 mm |
| 110–135 mm | ED4KX | 140 mm |
| 150–175 mm | ED6KX | 180 mm |
| 200–235 mm | ED8KX | 245 mm |
| 250–290 mm | ED10K | 300 mm |
Bei sehr großen Bestandsöffnungen (z.B. 180 mm) und geringem Lichtbedarf lässt sich das Gehäuse des ED8KX (245 mm Außen-Ø) mit einem 15W-Netzteil des ED6KX kombinieren.
Was ist der Unterschied zwischen DALI-Dimmung und Phasendimmung (Triac)?
Phasendimmung (Triac) sendet das Dimmsignal über die 230V-Leitung selbst. Sie benötigen nur einen kompatiblen Phasendimmer – keine zusätzliche Steuerleitung. Das reicht für die meisten Renovierungs- und Wohnprojekte.
DALI 2 ist ein digitales Bussystem für die Gebäudeautomation. Jede Leuchte hat eine individuelle Adresse. Vorteile: präzise Einzelsteuerung, Gruppenbildung, Statusrückmeldung, Szenenspeicherung. Die DALI-Variante der ED-Serie unterstützt außerdem PUSH-Dimmung am gleichen Netzteil.
Faustformel: Einfache Büros, Wohngebäude, Renovierungen → Phasendimmung. Neubauten mit BMS, Hotels, Retail-Ketten, Smart-Building-Projekte → DALI 2.
Was bedeutet CRI 92 und warum ist das besser als CRI 80?
Der CRI (Color Rendering Index / Ra-Wert) gibt an, wie natürlich Farben unter einer Lichtquelle wirken – verglichen mit Tageslicht (CRI 100). Je höher der Wert, desto originalgetreuer die Farbwahrnehmung.
CRI 80 (Standard-LED): Farben wirken leicht verfälscht, Rottöne können matt erscheinen. Ausreichend für Lagerhallen oder Flure.
CRI 92+ (ED-Serie): Nahezu identisch mit Tageslicht. Lebensmittel sehen appetitlich aus, Kleidung zeigt echte Farben, Hauttöne wirken gesund. Pflichtanforderung für Einzelhandel, Gastronomie, Arztpraxen und Arbeitsplätze mit Farbwiedergabeanforderungen.
Was bedeutet „flickerfrei" und warum ist das wichtig?
Viele LED-Leuchten flimmern mit 100–120 Hz – zu schnell, um es bewusst zu sehen, aber das Gehirn registriert es. Folge: Kopfschmerzen, Augenerschöpfung und verringerte Konzentration bei längerer Exposition.
Die ED-Serie hat einen Flickeranteil von unter 3 % – das entspricht der Klasse „Flickerfrei" nach IEC-Norm. Selbst bei 12–14 Stunden Betrieb pro Tag bleibt das Licht angenehm und augenfreundlich. Besonders wichtig: in Büros, Werkstätten, Schulen und überall dort, wo Menschen viele Stunden unter künstlichem Licht arbeiten.
Kann ich ein großes Gehäuse mit einem kleineren Netzteil kombinieren?
Ja – das ist eine der besonderen Stärken der ED-Serie. Wenn Sie zum Beispiel einen vorhandenen 200mm-Deckenausschnitt haben, aber nur 11W Leistung benötigen, können Sie:
- Das Gehäuse des ED8KX (245mm Außen-Ø, deckt 200mm+ ab) verwenden
- Kombiniert mit dem 11W-Netzteil des ED4KX
So schließen Sie den Deckenausschnitt optisch sauber, ohne überdimensionierte Leistung zu verbauen. Wir beraten Sie gerne zu den möglichen Kombinationen – Anfrage stellen.
Sind die Leuchten für Dauerbetrieb (12–14 Stunden täglich) geeignet?
Ja. Die ED-Serie wurde speziell für den gewerblichen Dauerbetrieb ausgelegt. Entscheidend sind zwei Punkte:
Thermisches Management: Das Aluminiumgehäuse leitet Wärme effizient ab. Überhitzung – der häufigste Grund für frühen LED-Ausfall – wird dadurch zuverlässig verhindert.
L90|B10-Zertifizierung: Nach 50.000 Betriebsstunden liefern noch 90 % der Leuchten mindestens 90 % ihrer ursprünglichen Helligkeit. Bei 13h/Tag entspricht das ca. 10 Jahren Betriebszeit.
Die niedrige Fehlerrate im Serienbetrieb ist ein weiterer Beleg für die Eignung im intensiven Gewerbeeinsatz.
Welche Lichtfarbe empfehlen Sie – 3000K oder 4000K?
Beide Lichtfarben sind in allen Modellen erhältlich:
3000K (Warmweiß / 930): Gemütlich, entspannend. Empfehlung für Gastronomie, Hotels, Wellness, Wohnbereiche, Lounge-Bereiche in Retail.
4000K (Neutralweiß / 940): Hell, klar, konzentrationsfördernd. Empfehlung für Büros, Küchen, medizinische Einrichtungen, Ausstellungsflächen wo Farbgenauigkeit zählt.
Für gemischte Projekte (z.B. Café mit Kassenzone) können beide Lichtfarben in denselben Modellen eingesetzt werden – der Betreiber wählt pro Zone.
Was bedeutet die IP44-Schutzklasse und wo kann ich die Leuchten einbauen?
IP44 bedeutet: Schutz gegen Fremdkörper ab 1mm (erste Ziffer: 4) und Schutz gegen allseitiges Spritzwasser (zweite Ziffer: 4).
Zulässige Einsatzorte:
- Badezimmer – außerhalb der Schutzzone 0 und 1 (mind. 60 cm vom Wasserstrahl)
- Küchen und Kantinen
- Überdachte Außenbereiche (Vordächer, Carports, Terrassenüberdachungen)
- Gewerbliche Nassräume, Wellnessbereiche
Für vollständig nasse Umgebungen (direkte Duschzone) empfehlen wir IP65-Leuchten.
Unsicher, welches Modell das richtige ist?
Wir beraten Sie kostenlos – per E-Mail oder Telefon. Nennen Sie uns Ihr Lochmaß, die Raumnutzung und Ihr Dimmsystem. Wir empfehlen die optimale Lösung aus der ED-Serie.
